Open source 5G prototyping system

基于开源5G无线技术和实验环境的部署，系统原型和标准化硬件实现，可以作为接入网早期测试与验证工具，支持下一代核心网新型智能终端的研发。

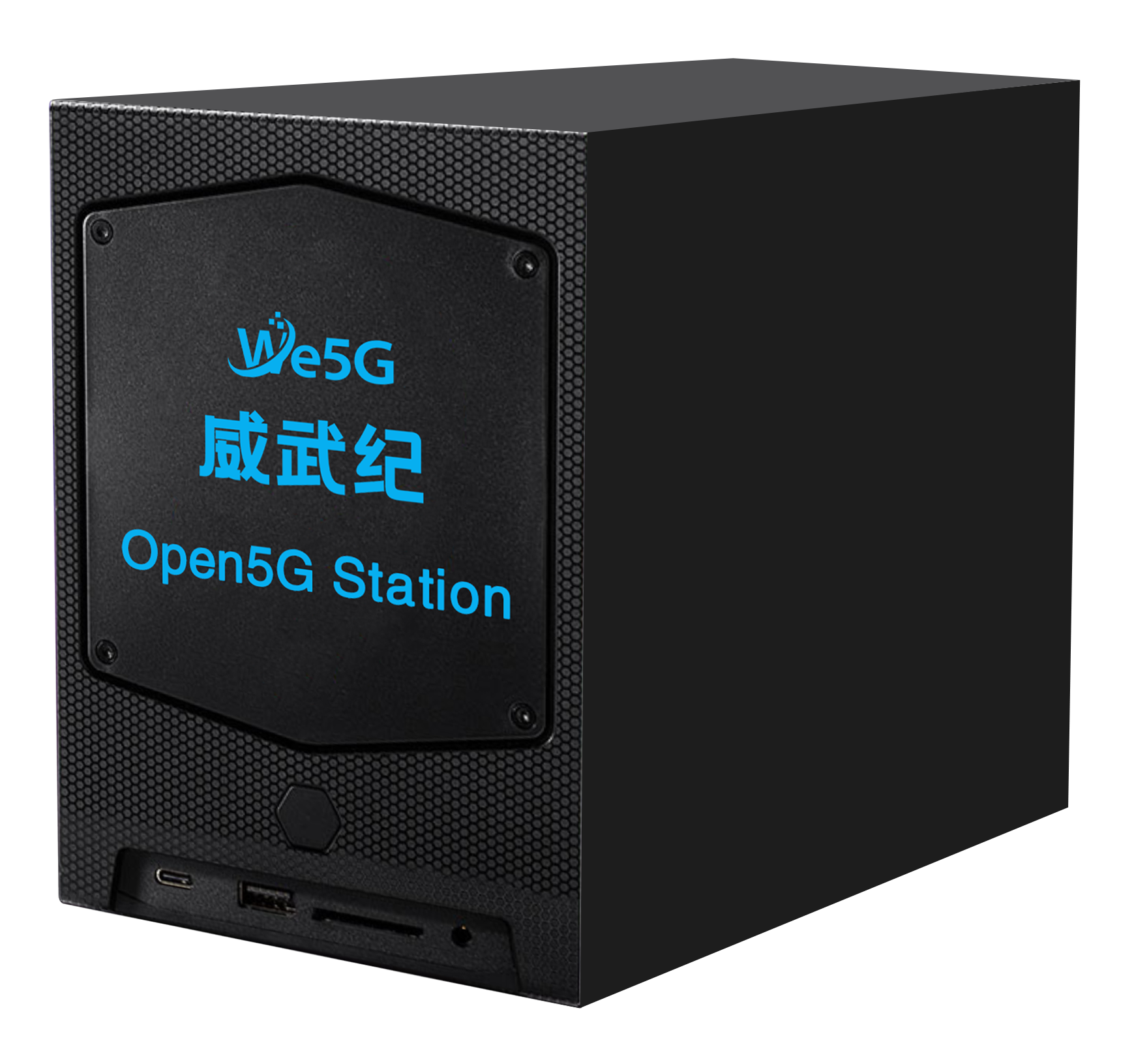

Open5G盒子预装开源的5G栈软件Open Air Interface 5G（OAI），支持新的版本移植和运行。平台可以为OAI提供稳定运行经过验证的软硬件环境，也可以根据需求定制软件和硬件来满足科研项目需求。

ꂃ ꁹ

  • 产品简介

    随着第五代通信技术迅速发展，基于5G的应用以及学术研究需求逐渐增大，对于开源5G的研讨迫在眉睫。开源5G平台可用于探索5G领域新技术、新趋势，对下一代核心网、新型智能终端、mIoT、NB-IoT等领域进行深入学术研究与工程实践，促进5G的全球化发展。



    基于开源5G无线技术和实验环境的部署，系统原型和标准化硬件实现，可以作为接入网早期测试与验证工具，支持下一代核心网新型智能终端的研发。



    Open5G盒子预装开源的5G栈软件Open Air Interface 5G（OAI），支持新的版本移植和运行。平台可以为OAI提供稳定运行经过验证的软硬件环境，也可以根据需求定制软件和硬件来满足科研项目需求。





  • Open5G Studio简介

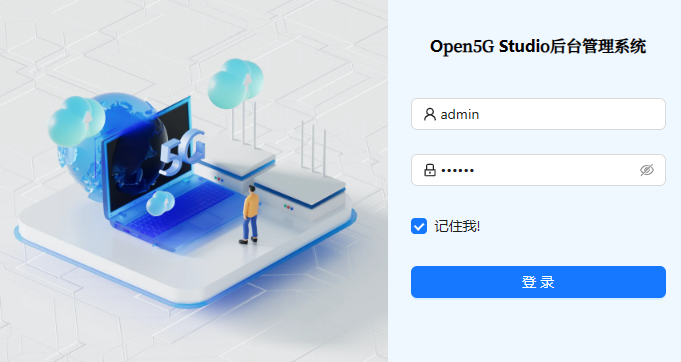

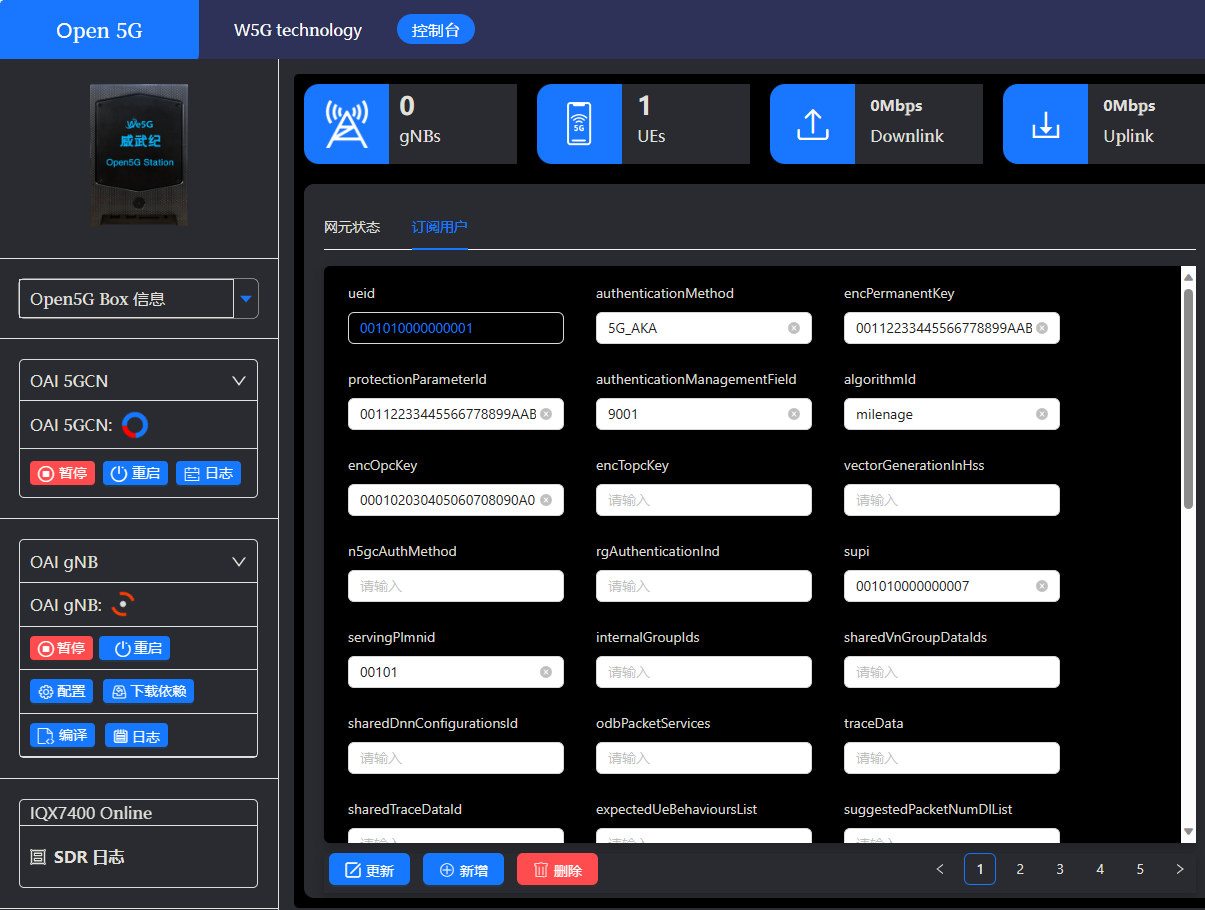

    Open5G Studio是一款监测及操作开源Open5GS、OAI、srsRAN等一些列开源协议栈的管理系统。系统涉及协议栈网元状态监测、平台性能监测、上下行速率监测以及开源协议栈的运行启停操作、日志LOG分析、基站KPI评估分析、SDR设备LOG分析等一系列操作。

  • 面向5G/6G科研应用

    软件无线电架构，构建真实5G移动通信系统

    威武纪5G/6G开发平台是在商用设备的基础上经过改进，专门用于5G/6G产品的原型开发与验证。该系统可以在实验室搭建一个真实的5G 网络，基于开源的代码，专为科研用户设计。

    高性能与灵活性的完美平衡

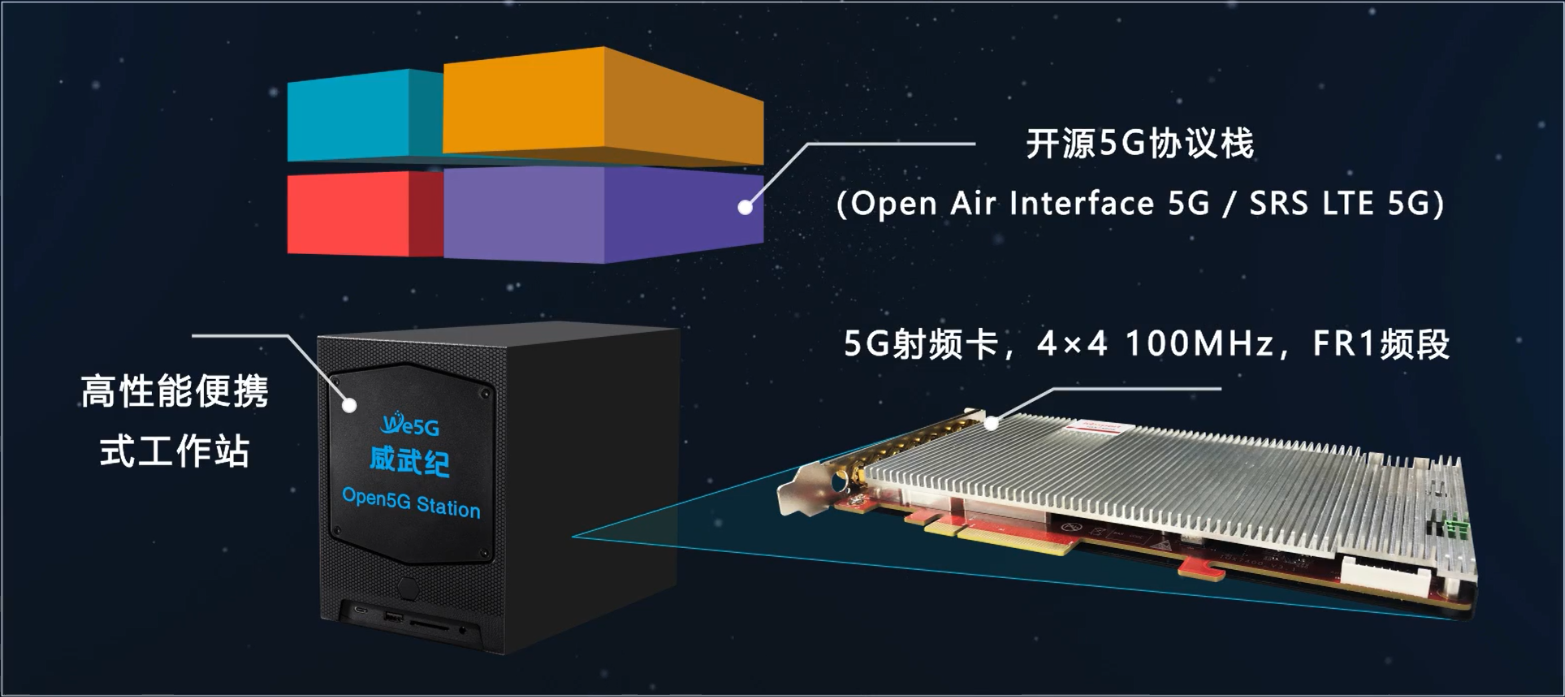

    采用了目前流行的异构式系统，融合了FPGA、ARM、GPU和x86多种处理器，支持单独升级和扩展，为算法评估提供强大算力支持。

    真正可编程移动通信系统

    支持流行的开源5G项目，也可以运行商业5G协议栈，可用于搭建工业5G专网，实现云化管理。L1/L2/L3都可以二次编程，能支持FPGA级别的硬件编程和开发，充分发挥开发人员的主动性和创造力。

    不仅符合5GNR规范，也支持全部2G/3G/4G频段,可以扩展未来6G频段

    支持5G FR1频段，可以通过扩展组件，支持FR2（毫米波）频段，适用于6G平台开发，同时也兼容2G/3G/4G通信系统。如果需要覆盖距离元，也可以配合外部功放模块。

  • OpenAirInterface 5G-NR 特性：

    General Parameters



    · Static TDD

    · FDD Normal CP

    · 30 kHz subcarrier spacing

    · Bandwidths up to 80MHz (217 Physical Resource Blocks)

    · Intermediate downlink and uplink frequencies to interface with IF equipment

    · Single antenna port (single beam)

    · Slot format: 14 OFDM symbols in UL or DL

    · Highly efficient 3GPP compliant LDPC encoder and decoder (BG1 and BG2 supported)

    · Highly efficient 3GPP compliant polar encoder and decoder

    · Encoder and decoder for short blocks





    gNB PHY Layer



    · 30KHz SCS for FR1 and 120 KHz SCS for FR2

    · Generation of NR-PSS/NR-SSS

    · NR-PBCH supports multiple SSBs and flexible periodicity

    · Generation of NR-PDCCH for SIB1 (including generation of DCI, polar encoding, scrambling, modulation, RB mapping, etc)

    · common search space configured by MIB

    · user-specific search space configured by RRC

    · DCI formats: 00, 10 (01 and 11 under integration)

    · Generation of NR-PDSCH (including Segmentation, LDPC encoding, rate matching, scrambling, modulation, RB mapping, etc).

    · Single symbol DMRS, DMRS-TypeA-Position Pos2, DMRS configuration type 1

    · PDSCH mapping type A

    · NR-CSI Generation of sequence at PHY (under integration)

    · NR-PUSCH (including Segmentation, LDPC encoding, rate matching, scrambling, modulation, RB mapping, etc).

    · NR-PUCCH

    · Format 0 (2 bits, mainly for ACK/NACK)

    · Format 2 (up to 64 bits, mainly for CSI feedback)

    · NR-PRACH Formats 0,1,2,3, A1-A3, B1-B3

    · Highly efficient 3GPP compliant LDPC encoder and decoder (BG1 and BG2 are supported)

    · Highly efficient 3GPP compliant polar encoder and decoder

    · Encoder and decoder for short block

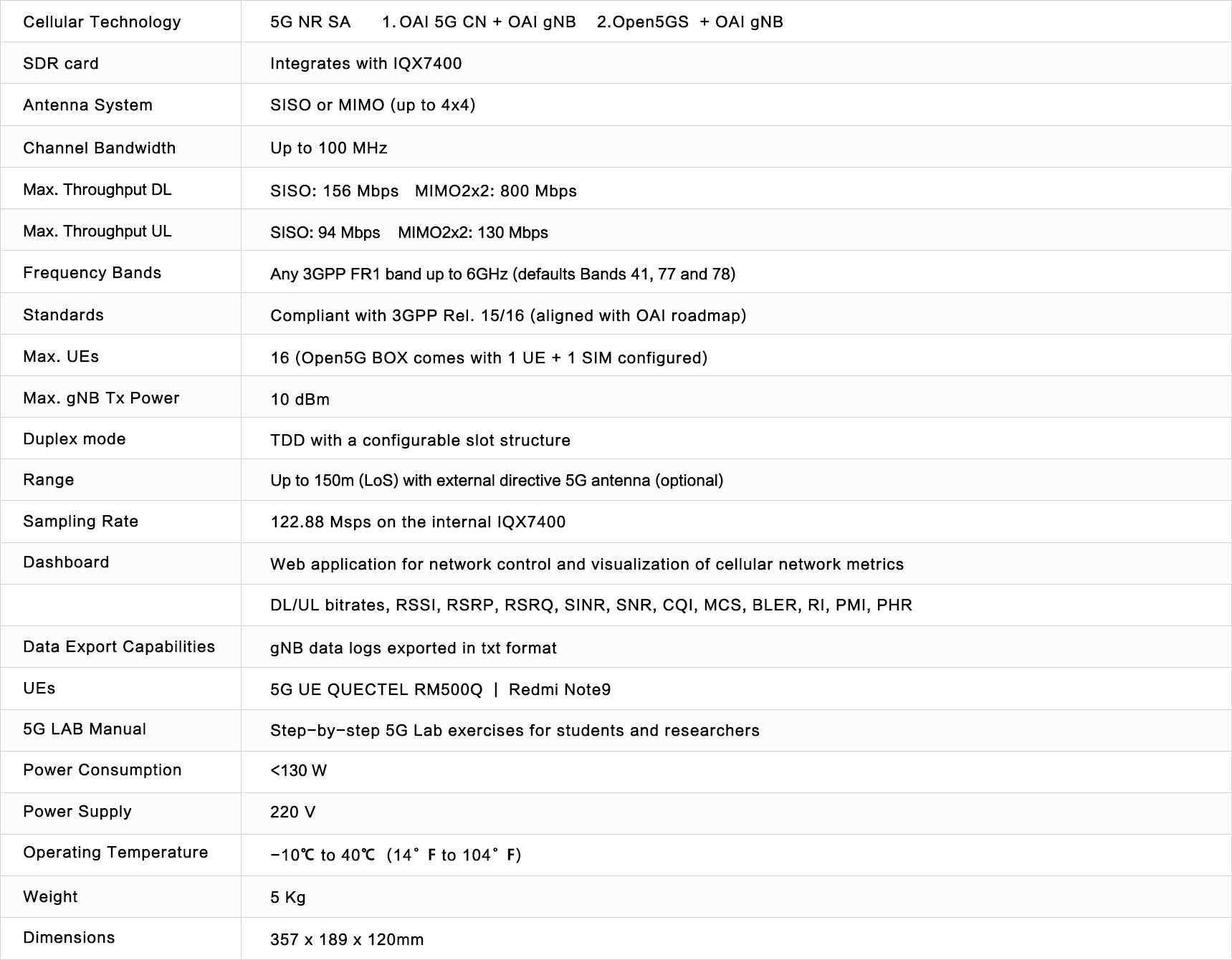

  • Open5G Studio 规格参数
