5G Open Lab是针对5G系统研发人员算法工程师/测试工程师的开放实验室, 提供5G基站和UE的模拟验证平台,提供现场培训、设计开发和方案咨询等服务。

5G Open Lab

面向5G芯片和终端生产企业, 提供5G协议一致性测试服务

面向5G基站的生产研发企业,提供5G基站原型验证系统和UE模拟器验证服务

面向5G科研教学的高校,提供实验室建设方案和教学实验课程实施方案

V5G-CNS:核心网服务器

核心网采用一体化方案,可以在一台服务器上运行,包括AMF、SMF、AUSF、UDM、UPF等功能单元。



核心网支持第三方协议栈,根据实际用户数量,选择不同的配置。

网络侧设备

  • 通信标准:3GPP Pelease 15

    适用网络:5G/4G

    组网模式:NSA/SA

    5G传输速率:1.65Gbps/250Mbps(理论值,实际速率以运营商为准)

    4G传输速率:1.6Gbps/150Mbps(理论值,实际速率以运营商为准)

    网络频段:5G全网通(n41/n77/n78/n79)、4G全网通(B1/3/5/7/8/18/19/20/28/32/34/38/39/40/41/42/43)

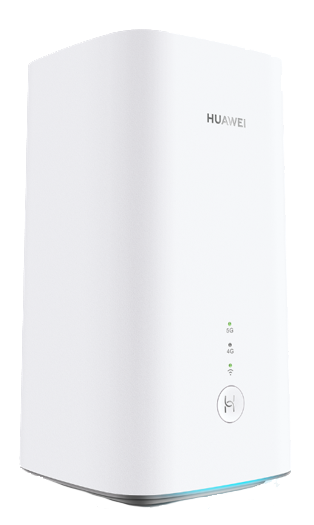

5G终端参数 Huawei CPE pro

副卡:

4G网络格式:4G网络格式移动4G(TD-LTE)/联通4G(TD-LTE/LTE FDD)/电信4G(TD-LTE/LTE FDD)

3G网络格式:联通3G(WCDMA)

2G网络格式:移动2G(GSM)/联通2G(GSM)/电信2G(CDMA 1X)

*电信双卡时,副卡(非默认移动数据卡)不支持电信2G.

支持联通/电信5G/4G+/4G/3G/2G,移动5G/4G+/4G/2G*



主卡(主卡指双卡管理中开通默认移动数据的卡):

5G网络格式:移动5G(NR)/联通5G(NR)/电信5G(NR)

4G网络格式:4G网络格式移动4G(TD-LTE)/联通4G(TD-LTE/LTE FDD)/电信4G(TD-LTE/LTE FDD)

3G网络格式:联通3G(WCDMA)/电信3G(CDMA 2000)

2G网络格式:移动2G(GSM)/联通2G(GSM)/电信2G(CDMA 1X)

*电信双卡时,副卡(非默认移动数据卡)不支持电信2G。

5G终端参数 Huawei CPE pro

  • 完成5G系统的CU和DU功能,集成了4G eNB和5G gNB功能,支持SA和NSA架构的5G网格,可以二次开发实现定制化功能。

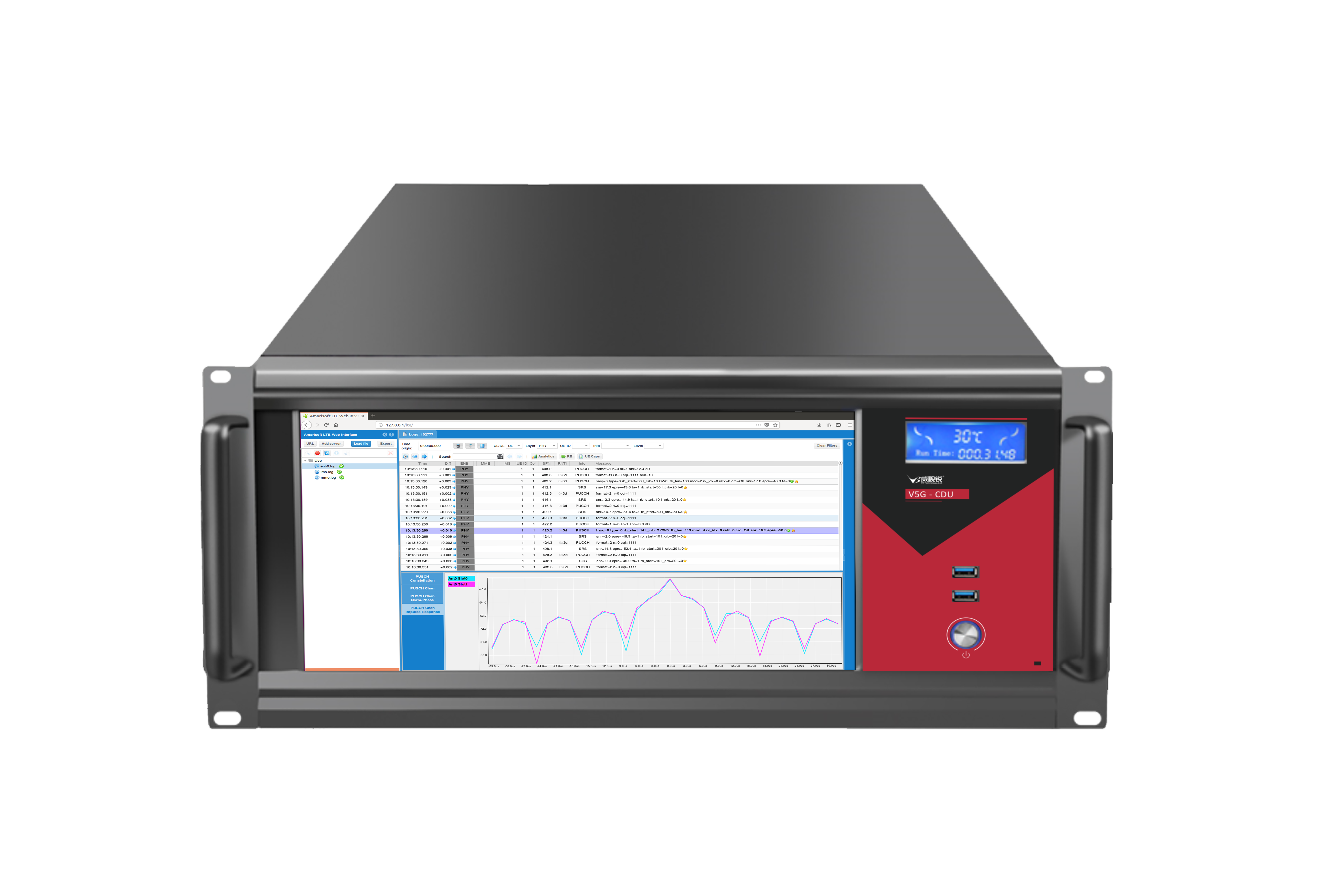

    V5G-CDU:基站处理单元

  • V5G-PAC:协议加速卡

    针对基带信号处理比较耗时的计算,提供硬件加速功能。基于Xilinx高性能的FPGA,实现并行算法处理。加速卡内置在基站处理单元机箱里面。

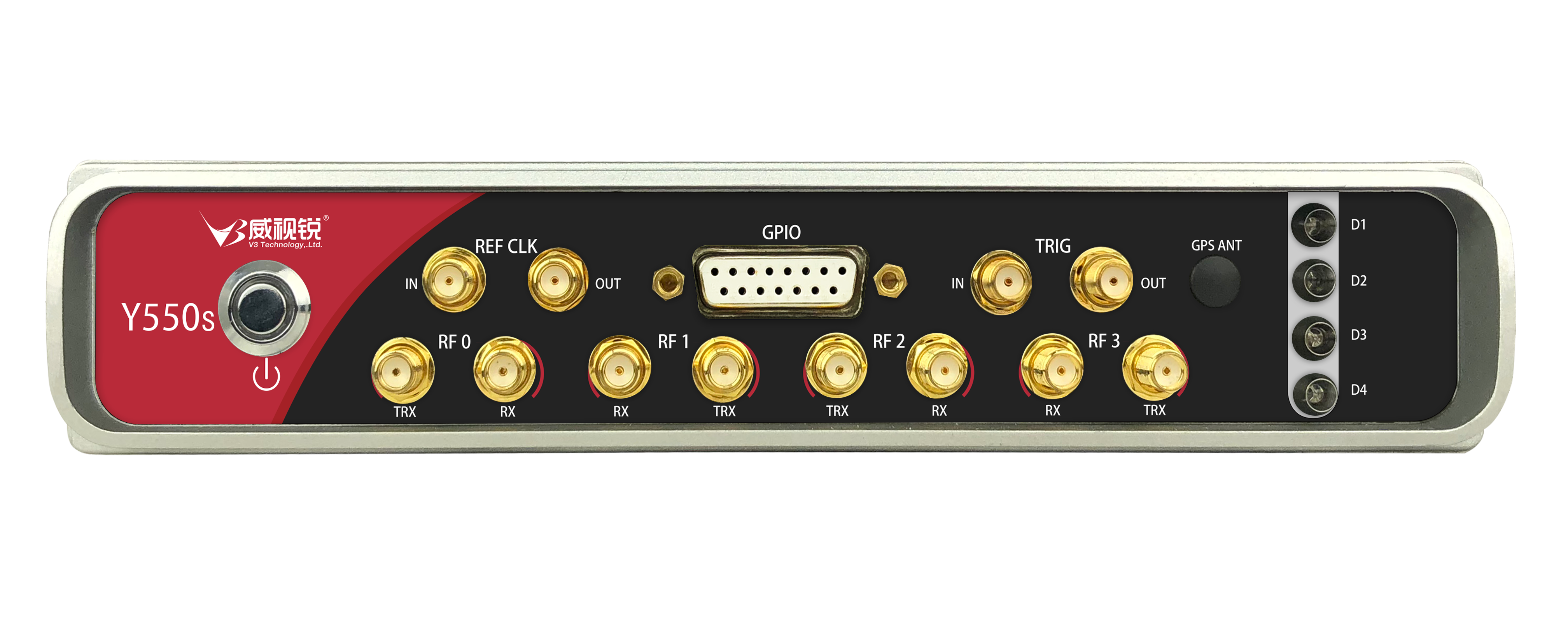

  • V5G-AAU:5G天线和射频单元

    5G的天线和射频单元,支持4T4R的TDD模式,最高带宽100MHz, 商用3.5GHz频段或者用户自定义频点,提供10dBm发射功率。可以通过功放增加覆盖范围。

  • V5G-NSARU: NSA模式射频单元(选配)


    配合NSA组网模式,提供4G LTE的射频收发单元,符合4G标准。


终端侧设备

实验环境
